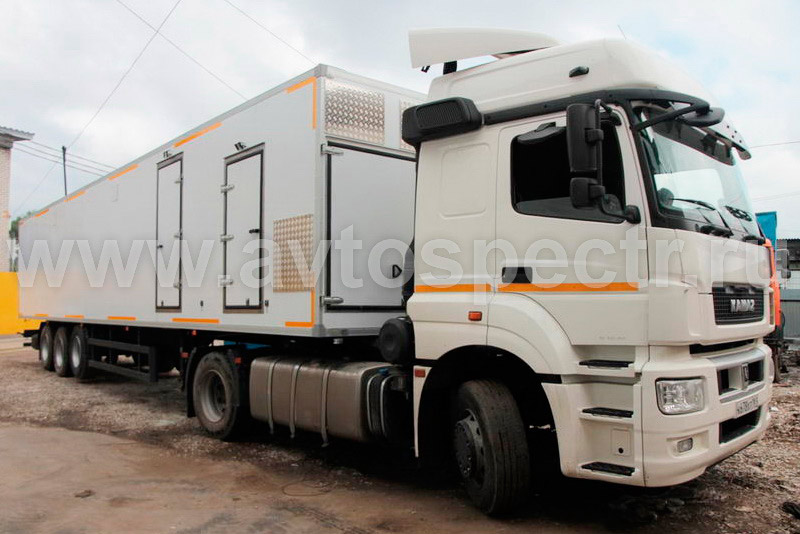

Мобильный санпропускник (МС) на базе полуприцепа

Мобильный санпропускник (МС) на базе полуприцепа — Миниатюра

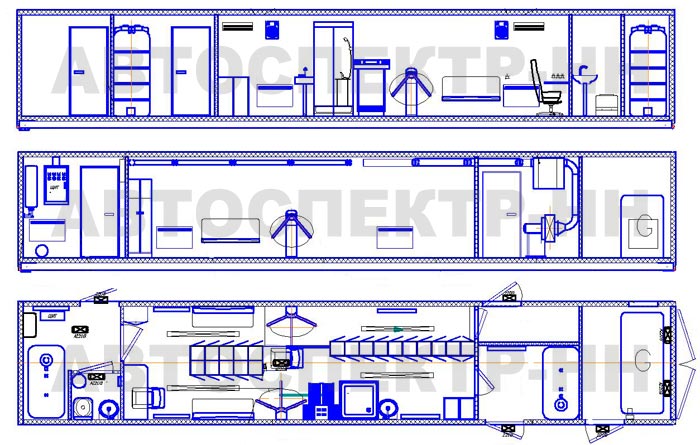

Эскизный проект

Основные характеристики

Цена:

индивидуально

Срок изготовления:

30 рабочих дней

Гарантия:

24 месяца

Оснащение:

по ТЗ заказчика

Цветографич. схема:

да

Оставить заявку

Санпропускник мобильный соответствует требованиям раздела XVI СанПин 2.6.1.24-03 (СП АС-03) и п.3.10 ОСПОРБ-99/2010 и обеспечивает санитарно-пропускной режим для перехода персонала в зону контролируемого доступа (ЗКД) для выполнения работ, загрязнённых радиоактивными веществами и обратно, и выполняет следующие функции: контроль и измерение с нижним пределом обнаружения• α = 0,1 част./см2х мин;• β = 10 част./см2х мин. загрязнения РВ и РАО спецодежды, обуви и кожных покровов, дезактивацию кожных покровов персонала со сменой белья, одежды и обуви, предотвращение разноса персоналом радиоактивных загрязнений за пределы ЗКД, хранение чистой спецодежды и дополнительных СИЗ, а также сбор и временное хранение спецодежды и СИЗ, загрязненных РВ. Поставка мобильного комплекса «Санпропускник» осуществляется в комплекте с магистральным седельным тягачом или без него.

Базовое шасси
и дооборудование Внутренняя
отделка Электрооборудование Оборудование
и комплектация

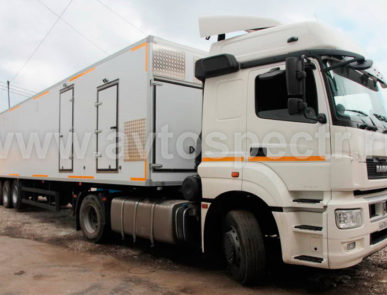

Предусмотрено транспортирование санпропускника автомобильным тягачом типа КАМАЗ 65116, КАМАЗ 5490, Volvo FM по дорогам общего пользования без ограничений.

Характеристики по ГОСТ 15150-69: климатическое исполнение - УХЛ; категория размещения – I; тип атмосферы - IV.
Масса МС, кг	17 000
Распределение нагрузки от полной массы, кг:	- на седельное устройство тягача не более 9000 - на дорогу через заднюю тележку не 15700
Подвеска	пневматическая с подъемной передней осью
Количество осей/колес,	3/6
Высота ССУ, мм	1150 (-1350)
Габаритные размеры МС
- длина, мм	13490
- ширина, мм	2550
- высота, мм	4000
- объём бака хранения воды, м3	1,5
- объём бака сбора сточных вод м3	1,5

Стены и потолок санпропускника мобильного изготовлены из материалов позволяющих производить многократную дезактивацию кислотными и щелочными растворами с концентрацией кислот и щелочей до 5% с температурой до + 75°С. Полы покрыты химически стойкими материалами, позволяющими проводить дезактивацию растворам, применяемым на АЭС, герметичны и имеют пристенные накаты, для предотвращения протекания загрязненной воды наружу.
Планировка помещений санпропускника и размещения оборудования исключает возможность пересечения потоков персонала, входящего в ЗКД, с выходящими из ЗКД.
Возможность прохода из помещений зоны свободного доступа в помещения зоны контролируемого доступа, минуя санпропускник исключена.
Конструктивно санпропускник мобильный представляет собой мобильное сооружение с необходимым набором помещений для обеспечения санитарно-пропускного режима, оборудованное инженерными системами, средствами пожаротушения, мебелью. Наружные двери утепленные, внутренние – изготовленными из полимерных материалов.
Над входами и выходами предусмотрены козырьки.
Срок службы в условиях фиксированного монтажа при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации не менее 15 лет.

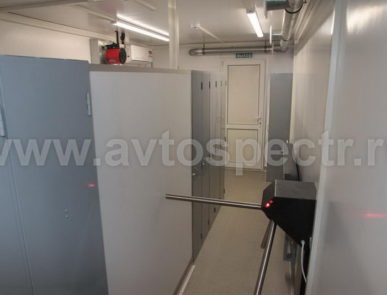

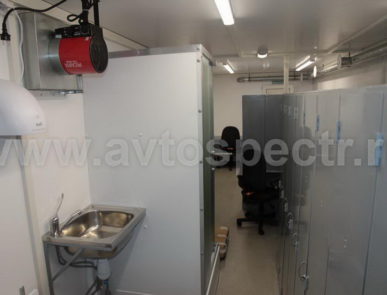

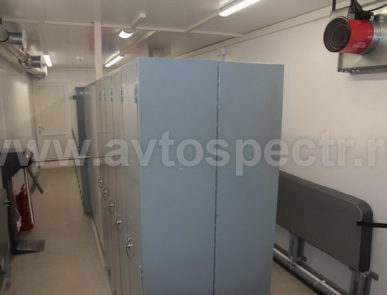

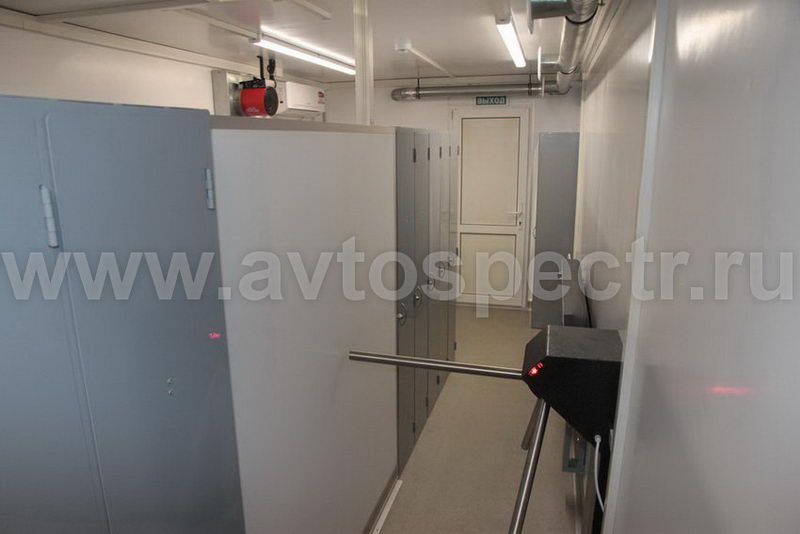

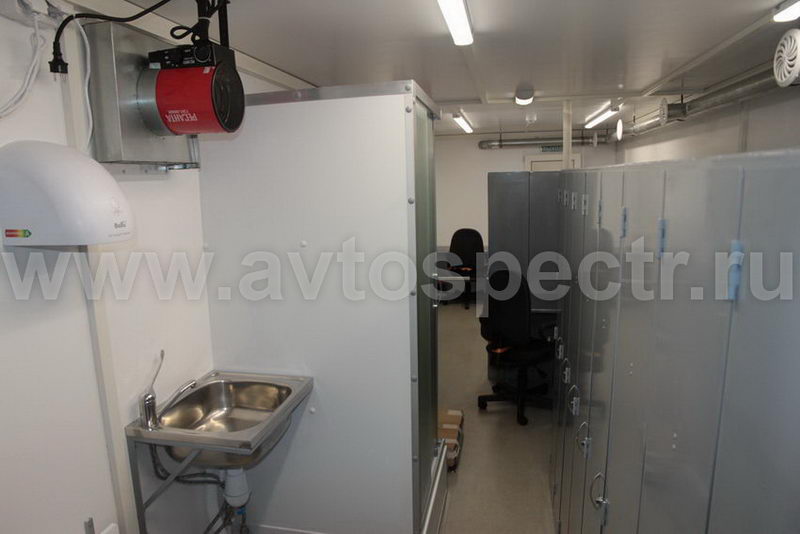

В состав санпропускника входят следующие помещения согласно санитарным нормам: тамбур входа (выхода) с (на) территории свободного доступа, санузел, раздевалка «чистой» спецодежды, раздевалка «грязной» спецодежды, тамбур входа (выхода) с (на) территории зоны контролируемого доступа, помещение для обслуживания бака (ов) «грязных», душевая, обтирочная.

Функционально санпропускник обеспечивает:

перемещение персонала в ЗКД и обратно – до 10 человек в смену с учетом осуществления контрольных функций дежурным дозиметристом;
переодевание этого количества персонала;
хранение чистой спецодежды и дополнительных СИЗ, а так же сбор и временное хранение спецодежды и СИЗ, загрязнённых РВ;
проведение санитарной обработки персонала со сменой белья, одежды и обуви;
контроль загрязнения РВ кожных покровов, спецодежды и обуви персонала;
нормативную температуру внутри помещений санпропускника – не ниже: +23°С, в душевых - не менее +25°С, в любое время года.

Переменный трёхфазный ток напряжением 380/220 В частотой 50 Гц, максимальной потребляемой мощности 20 кВт. Электропроводка выполнена негорючим кабелем.
В санпропускнике предусмотрено освещение энергосберегающими потолочными светильниками.
МС имеет возможность подключения к стационарной сети электроснабжения напряжением 380/220В.
Все металлические нетоковедущие части электрооборудованиядования и электрической сети санпропускника занулены путем создания металлической связи с нулевой шиной вводного устройства распределительного щита санпропускника.
Корпус санпропускника снабжен клеммами для подключения к контуру заземления объекта размещения.
Предусмотрены автономные источники питания (АКБ) для поддержания аварийного освещения в течение - не менее 7 часов.

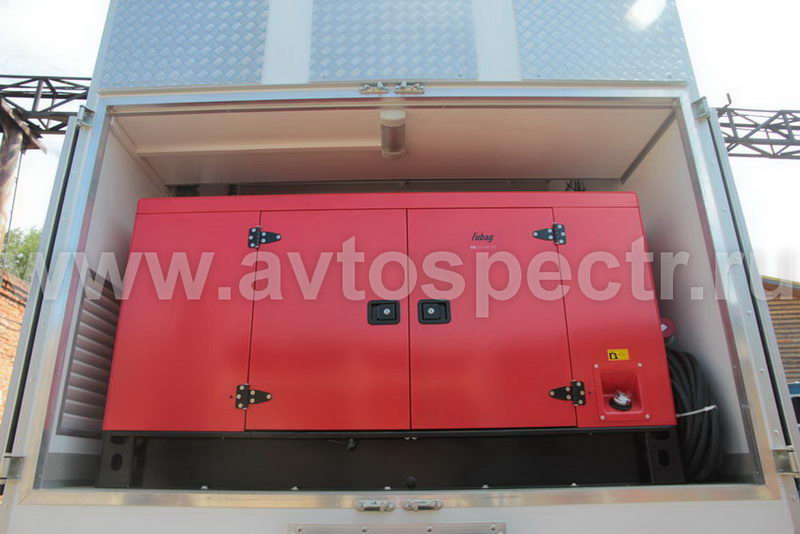

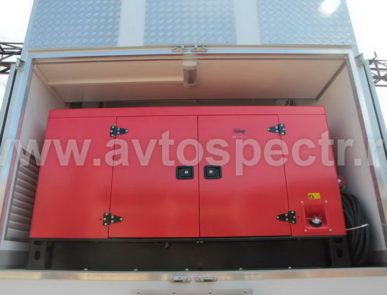

Предусмотрена дизель-генераторная установка для обеспечения работы инженерных систем МС в условиях отсутствия стационарных электрических сетей, мощностью не менее 20 кВт, установленная в отсеке, расположенном в головной части полуприцепа автомобильного.
Категория электроснабжения по ПУЭ-3 для приборов системы радиационного контроля (РК), аварийного и дежурного освещения.

Санпропускник мобильный в сборе состоит из:

основного узла - санпропускника на базе специального фургона, выполняющего основные санитарно-гигиенические и радиационно-контрольные функции;

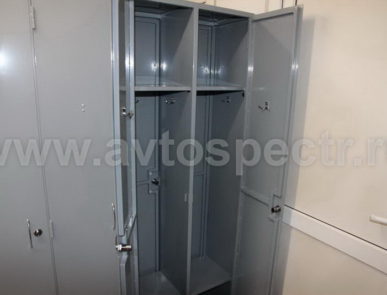

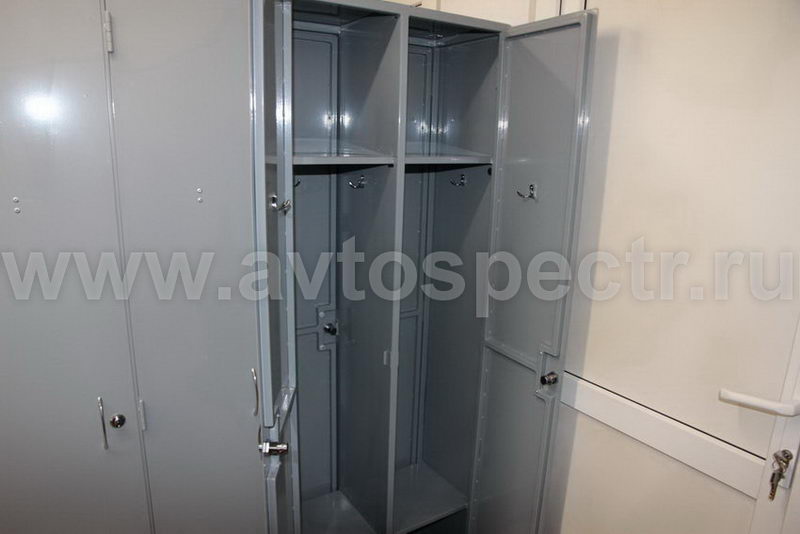

комплект мебели с облицовкой из слабо сорбирующих материалов поддающихся многократной дезактивации;
комплекта ЗИП, в который входит комплект имеющихся прокладок, а также перечень заменяемых и быстроизнашиваемых деталей.

Состав помещений основного узла:

тамбур (входа (выхода) с (в) «чистой» зоны санпропускника);

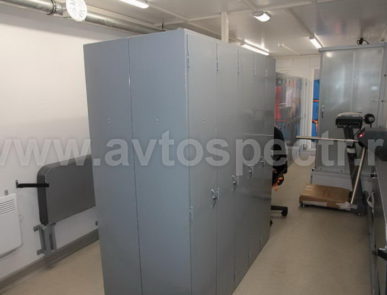

раздевалка «чистой» спецодежды;
санузел («чистая» зона санпропускника);

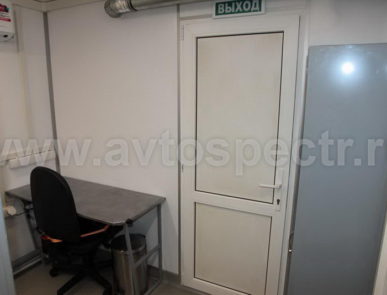

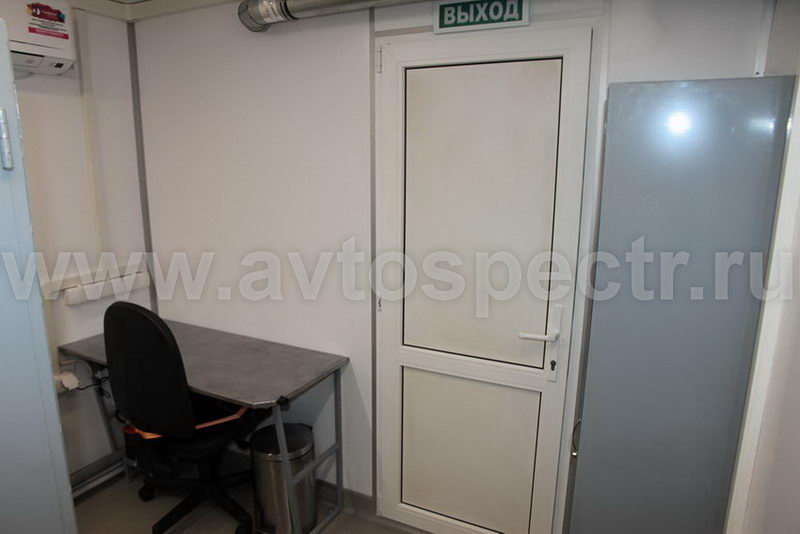

помещение дозиметрического контроля («чистая» зона санпропускника);
тамбур (выхода из «чистой» зоны в «грязную зону санпропускника»)
тамбур (входа (выхода) с (в) зоны контролируемого доступа режима в «грязную зону санпропускника);
раздевалка «грязной» спецодежды;
душевая (переход из «грязной» зоны санпропускника в «чистую»).

Инженерные системы основного узла санпропускника:

система общеобменной приточно-вытяжной вентиляции (вентиляция должна соответствовать требованиям: СанПиН 2.6.1.07-03 "Гигиенические требования к проектированию предприятий и установок атомной промышленности"; Методические указания МУ 2.2.8/2.6.1.67-02 "Организация вентиляции на радиационных объектах"; СанПиН 2.2.4.548-96 "Гигиенические требования к микроклимату производственных помещений"; МУ 2.6.5.033-2017 Организация вентиляции на радиационно опасных предприятиях (производствах) Госкорпорации "Росатом");
система сбора стоков, состоящая из бака для сбора вод, насосов и комплекта полипропиленовых труб и фитингов и снабжённая линией пробоотбора и сливной горловиной для скачивания загрязнённых радионуклидами вод в ёмкость спецмашины;

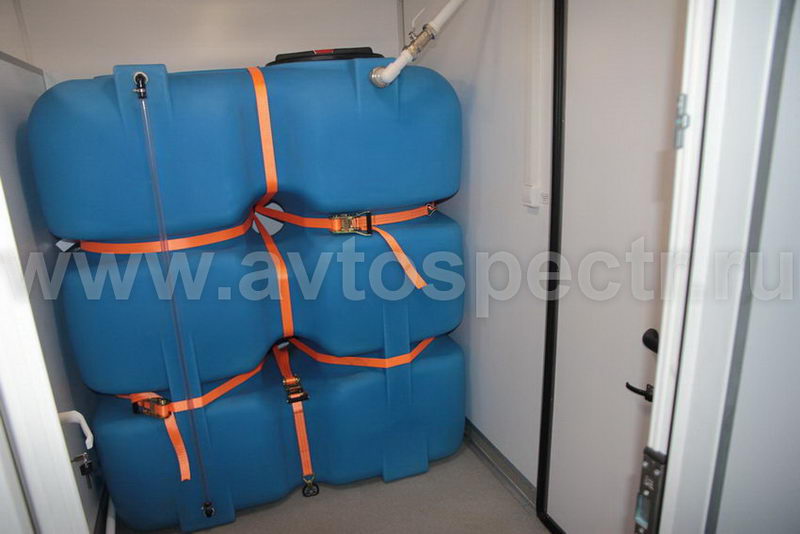

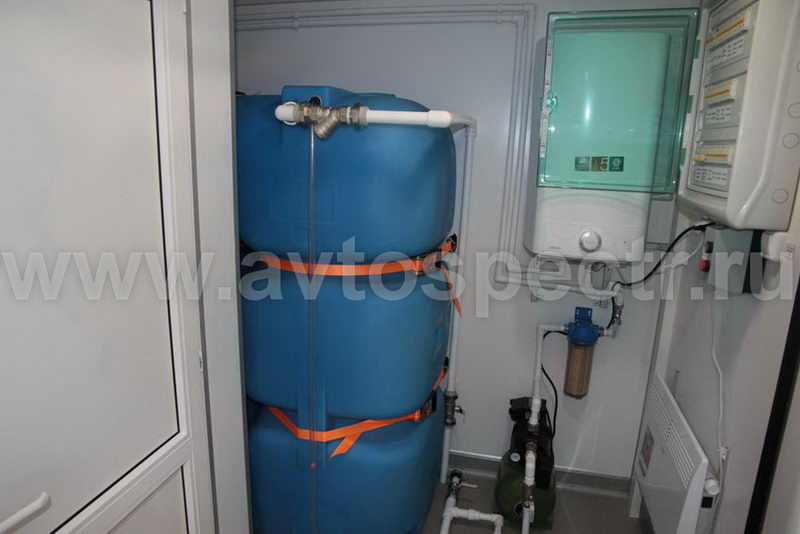

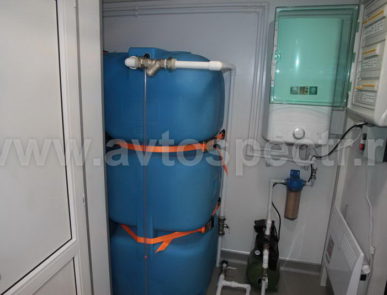

система водоснабжения с питанием от внешнего источника воды, снабжающая раковины, душевой поддон, биотуалет, водонагреватель, насос водоснабжения, бак пластиковый, комплект полипропиленовых труб и фитингов;
система электрического отопления, включающая в себя электронагреватели, вентиляторы с автоматическими клапанами, решетки вентиляционные, регулятор обогрева;
автоматическая установка пожарной сигнализации и система оповещения управления эвакуацией людей при пожаре;
система радиационного контроля в составе: установка радиометрическая контрольная в напольном исполнении РЗБА-05Д-01с выносным блоком детектирования альфа излучения типа БДЗА или аналог (1 шт.).

Маркировка мобильного санпропускника. На мобильном санпропускнике указаны:

наименование страны – изготовителя;
товарный знак предприятия-изготовителя;
марка санпропускника;
заводской номер изделия;
дата изготовления (год);
вес изделия.

Эксплуатационная документация.

руководство по эксплуатации мобильного санитарного пропускника;
гарантийная книжка;
сертификаты соответствия на установленное оборудование;
паспорт транспортного средства (ПТС);
сервисная книжка;
паспорта с оформленными гарантийными талонами (или аналогичные документы) с указанием заводских (серийных) номеров и гарантийного периода на покупное оборудование и комплектующие изделия;
паспорт санпропускника;
копии актов заводских испытаний систем и оборудования санпропускника;
копии протоколов замера изоляции согласно требованиям электробезопасности ПУЭ, выполненных сертифицированной электролабораторией;
копии актов монтажа и испытаний систем пожарно-охранной сигнализации, выполненных организацией имеющей соответствующую лицензию;
паспорта и руководства по эксплуатации, гарантийные книжки на покупные узлы сторонних производителей, смонтированных на данный мобильный санитарный пропускник;
копии сертификатов для оборудования и материалов, подлежащих обязательной сертификации согласно законодательству РФ;
свидетельства о поверки на средства измерения;
копия свидетельства об утверждении типа средств измерений.

Аппаратура радиационного контроля внесена в государственный реестр средств измерения.

Качество товара подтверждается сертификатами соответствия, наличием Свидетельства о безопасности транспортного средства, наличием ОТТС, действующей гарантией на товар в целом и на отдельные покупные узлы. Сертификаты соответствия исполнен по Российской системе сертификации ГОСТ Р и выдан уполномоченным на то органом.

Специальные требования. МС является элементом системы нормальной эксплуатации и соответствует требованиям следующих норм и правил:

НП 038-16 "Общие положения обеспечения безопасности радиационных источников"
СанПиН 2.2.8.46-03 Санитарные правила по дезактивации средств индивидуальной защиты.
СанПиН 2.6.1.2523-09 Нормы радиационной безопасности (НРБ-99/2009).
СП 2.6.1.2612-10 Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ 99/2010).
ГОСТ Р 51102-97 Покрытия полимерные защитные дезактивируемые. Общие технические требования.
ГОСТ 2.106-96 Единая система конструкторской документации (ЕСКД). Текстовые документы.
ГОСТ 2.114-2016 Единая система конструкторской документации (ЕСКД). Технические условия.
ГОСТ 2.601-2013 Единая система конструкторской документации (ЕСКД). Эксплуатационные документы.
ГОСТ 2.610-2006 Единая система конструкторской документации (ЕСКД). Правила выполнения эксплуатационных документов.
ГОСТ 12.1.004-91 Пожарная безопасность. Общие требования.
ГОСТ 12.2.003-91 Оборудование производственное. Общие требования безопасности.
ГОСТ 12.2.033-78 Рабочее место при выполнении работ стоя. Общие эргономическиетребования.
ГОСТ 12.2.049-80 Оборудование производственное. Общие эргономические требования.
ГОСТ 12.2.061-81 Оборудование производственное. Общие требования безопасности к рабочим местам.
ГОСТ 12.1.044-89 Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.
ГОСТ 14.201-83 Обеспечение технологичности конструкции изделий. Общие требования.
ГОСТ 15.301-2016 Система разработки и постановки продукции на производство (СРПП). Порядок разработки и постановки продукции на производство.
ГОСТ 15.309-98 Система разработки и постановки продукции на производство (СРПП). Испытания и приемка выпускаемой продукции. Основные положения.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования.
